【兆恒機械】全電動數控折彎機項目方案

  • 點擊量:
  • |
  • 添加日期:2021年12月18日

 一、 項目背景和要求:

背景說明:



該項目主要針對金屬加工進行的折板現場處理,主要針對臺式電腦機箱以及需要對鈑金進行加工的現場

項目要求:

1、 多功能:除傳統對加工板的折彎操作,可通過XYZ軸的微操做實現圓弧折彎功能

2、 多數據:可實現存儲上萬組數據,實現現場人員自由調配數據

3、 多組加工配合:可通過現場人員預先設定加工組數,實現層次疊加進行對應的加工位置

4、 手自動配合:以自動Canopen配合手動人為手搖輪控制實現對原點快速手動操作

5、 效率:針對傳統使用液壓進行折彎的全電動伺服控制,要求在對板進行加工效率要快,平均出料速度(不考慮人為取板時間)5S以內

6、 穩定性及精準:要求對比液壓折彎機其精準度最小誤差為80絲,且長時間運行伺服不出現過溫,過載等問題

二、 硬件配置:

匯川設備:

序號產品名稱型號備注數量
1HMIIT6070E人機界面1
2PLCH3U-3232MT控制器1
4  伺服電機MS1H1-75B30CB-A331Z750W電機3
5伺服驅動器IS620PS5R5I-IAB-C750W驅動3

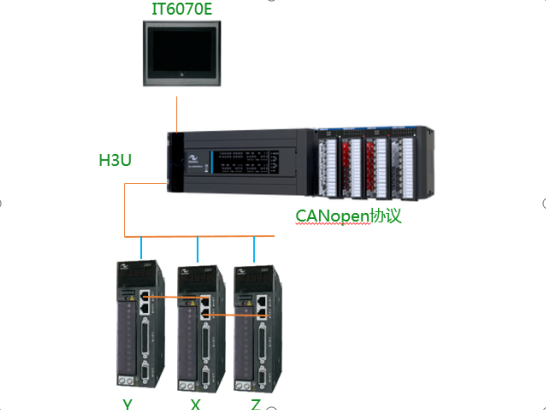

三、 方案拓?fù)鋱D:

四、 方案說明:

采用匯川H3U PLC與伺服之間采用Canopen通訊,采用以太網實現觸摸屏與PLC之間的通訊,采用手搖輪直接接入伺服CN1端子以AB相4倍頻進行手動控制,觸摸屏采用本機地址進行上萬組配方處理

(一)方案優點:

通訊優點:

1、 采用匯川Canopen形勢下控制伺服,Canopen屬于有源通訊,抗干擾能力高于485通訊,且伺服與PLC之間的通訊數據傳輸配置容易,并可針對現場實際條件選擇多種觸發形式,可實時進行數據傳輸,也可以選擇人為觸發事件傳輸,且采用Canopen形勢下的通訊速率最高可達1M

2、 采用Canopen通訊協議為標準402協議,支持客戶日后進行添加可Canopen通訊的其他設備,易用性強

3、 采用Canopen控制,減少接線,除手搖輪需進行接線以外,其余相關報警信息以及觸發端子均可以使用通訊進行數據讀取

配方優點:

1、 采用匯川HMI進行本機地址進行數據傳輸給PLC的控制方式,方便程序儲存,對減少PLC的掃描周期,以及針對部分情況系PLC出現數據丟失等問題可以很好的解決

控制優點:

1、采用全電動伺服進行的控制,相對于傳統使用液壓控制,在效率上可以實現會原點位置以及指定位置(除壓板位置外)均可以快速直接響應,減少等待時間。

2、可視化:相對于傳統使用液壓折彎機,其設備相關操作相對于繁瑣,例如位置在傳統使用光柵尺進行位置核對的情況下,如果出現位置丟失難免需要核對是磁條還是磁頭出現問題,在使用伺服的情況下,可以清晰明了反饋伺服運行狀態(報警信息,當前位置以及速度情況一目了然)

(二)現場難點問題及解決方案說明:

1、 圓弧折彎:

針對現場圓弧折彎要求,針對每次Y軸下降進行的累計位置計算,實現每次位置輕微折痕,配合送料實現的圓弧折彎位置

2、 循環折彎:

根據事先配置好的數據配方,對折彎組數進行自動折彎控制的程序
