前言：
半導體設備是當今電子科技領域中最重要的器件之一。在半導體芯片制造過程中，反應腔是至關重要的組成部分，它直接影響半導體器件的質量和產量。本文將介紹半導體設備反應腔的原理、組成、應用領域以及反應腔中精密制造的關鍵部件。
一、半導體設備反應腔
簡介：
半導體設備反應腔是在真空條件下進行材料沉積、蝕刻等反應的裝置。它是半導體工業中最為重要的組成部分之一。半導體器件的制造需要進行多次反應，而反應腔的設計和制造對于反應的穩定性、均勻性和效率都至關重要。
工作原理：
半導體設備反應腔通過真空密封接口將反應室與外部環境隔離開來，使其處于高真空狀態下。在高真空條件下，通過氣體噴嘴將反應室中所需的反應氣體引入，使其與襯底表面發生反應，達到沉積或蝕刻的目的。
設備組成：
半導體設備反應腔主要由反應室、真空密封接口、氣體噴嘴、反應室支撐架、襯底夾持裝置、加熱元件和排氣管道等組成。其中，真空密封接口是反應腔的關鍵部分，它保證了反應腔內的高真空環境；氣體噴嘴和加熱元件則保證了反應氣體和襯底的均勻性；襯底夾持裝置和反應室支撐架則保證了襯底的穩定性。
應用領域：
半導體設備反應腔主要應用于半導體芯片的制造過程中，包括化學氣相沉積（CVD）、物理氣相沉積（PVD）、離子注入（Implant）、濕法蝕刻等。同時，它也被廣泛應用于其他高科技領域，如太陽能電池、顯示器制造、LED制造等。
二、反應腔中的精密制造部件
簡介：
反應腔中的精密制造部件包括真空密封接口、氣體噴嘴、反應室、支撐架、襯底夾持裝置、加熱元件和排氣管道等。這些部件的制造精度和材料選擇都對反應腔的性能和反應質量有著直接的影響。
作用和意義：
真空密封接口的作用是保證反應腔的高真空狀態，防止反應氣體外泄和雜質的進入。氣體噴嘴和加熱元件的作用是將反應氣體均勻地引入反應室并保持其恒定溫度，確保反應的均勻性和穩定性。反應室支撐架和襯底夾持裝置的作用是保證反應器中的襯底穩定，防止襯底變形或移動。排氣管道的作用是排除反應室中的廢氣和反應產物。
制造工藝和材料選擇：
真空密封接口通常采用金屬密封或磁力密封的方式進行制造。金屬密封需要精密的加工和配合工藝，以保證密封性和可靠性。磁力密封則需要選用特定材料制造，如鐵氧體等。氣體噴嘴和加熱元件通常采用高溫合金材料制造，如鎢、鉬、鋁等。反應室支撐架和襯底夾持裝置通常采用陶瓷或石墨等材料制造，以保證穩定性和耐高溫性能。排氣管道通常采用不銹鋼或銅等材料制造，以保證耐腐蝕性和導熱性能。
維護和保養：
反應腔中的精密制造部件在使用過程中需要定期維護和保養，以保證其正常運行和穩定性能。例如，真空密封接口需要定期更換密封墊和O型圈等易損部件；氣體噴嘴和加熱元件需要定期清洗和檢查；反應室支撐架和襯底夾持裝置需要定期校準和調整；排氣管道需要定期清理和更換。

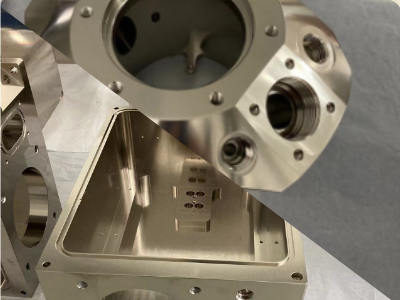

三、精密反應腔部件的制造
簡介：
精密反應腔部制造需要精密的加工工藝和先進的制造設備。其制造工藝包括數控加工、激光切割、電火花加工、光學加工等多種加工方式。其中，數控加工是最為常用的加工方式，可以實現高精度、高效率的加工。在材料選擇方面，由于反應腔部件需要在高溫、高壓、高真空等嚴苛環境下工作，因此需要選用高強度、高溫耐受、抗腐蝕等特性的材料，如不銹鋼、鎢鋼、陶瓷等。
在制造過程中，需要嚴格控制加工精度和表面質量，以保證反應腔部件的密封性和穩定性。此外，對于一些需要進行復雜形狀加工的部件，還需要使用CAD/CAM技術進行設計和加工。
維護和保養：
精密反應腔部件的維護和保養非常重要，對于反應腔的使用壽命和反應效率有著至關重要的影響。在使用過程中，需要定期進行檢查和維護，如清洗、潤滑、更換密封件等。同時，在停用反應腔時，需要進行徹底的清洗和干燥，避免殘留的化學物質或水分對反應腔部件造成損害。
四、半導體設備反應室與其他反應腔體的比較
原理比較：
半導體設備反應室的工作原理是通過對反應氣體進行化學反應，將其轉化為半導體材料。與其他反應腔體相比，半導體設備反應室具有更高的反應效率和反應精度。同時，由于半導體材料的特殊性質，對反應腔的材料和工藝要求更為嚴格。
設備性能比較：
半導體設備反應室的性能取決于反應腔部件的質量和性能，其精密反應腔部件的制造質量直接影響反應室的反應效率和穩定性。相比之下，其他反應腔體的要求相對較低，但也需要保證反應腔的密封性和穩定性。
應用場景比較：
半導體設備反應室主要應用于半導體材料制備領域，如芯片、光電器件等。其他反應腔體則應用于化工、醫藥、能源等領域，如合成材料、藥物制備、化學反應等。
五、結論
精密反應腔部件是半導體設備反應室中至關重要的組成部分，其制造質量的優劣直接影響到設備的穩定性和性能表現。隨著半導體工業的不斷發展，精密反應腔部件的制造技術也在不斷創新和改進，以滿足日益增長的制造需求和提高生產效率的要求。
