機械臂已有70多年歷史，誕生于20世紀40年代，目前主要應用在航天、噴漆、弧焊、醫療等。從“遨龍一號”到醫療領域可見的手術機器人，機械臂都不可或缺，占據著重要地位。
那么，不同機械臂是如何實現控制抓取呢？它與自由度有什么關系嗎？
針對機械臂系統而言，一般機械臂系統主要由機械本體系統和控制驅動系統組成，對于機械臂控制系統而言，一般需要多臺電機聯動來實現控制。
下面針對不同類型的機械臂，了解一下它們的自由度結構。
太空機械臂
以太空機械臂為例，一般它分為艙內機械臂和艙外機械臂兩大類。一般艙內機械臂尺寸不大。對于艙外機械臂而言，一般從幾米到幾十米。針對不同的任務需求，自由度從5個到10個不等。通過利用機械臂的定位功能，通過不同形勢手爪的使用，可以完成對于航天器艙內和艙外不同目標的拾取、搬運、定位和釋放。
下面是兩種不同自由度太空機械臂：
● 歐洲航天局在國際空間站俄羅斯部分安裝了一個歐洲機器人手臂（ERA），該臂長11m，具有7自由度，對稱結構。
歐洲機器人手臂ERA
如上圖，兩端各有一個手腕，利用兩個手腕可使機械臂在空間站上移動。
● 加拿大航天局研制的第一代Canadarm機械臂，首次于1981年搭乘航天飛機飛上太空。長15米，具有6個自由度。

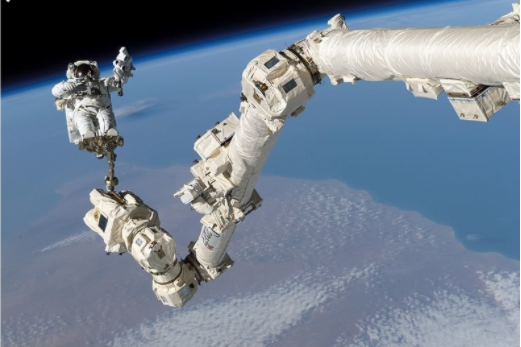

Canadarm機械臂
工業機器人機械臂
在工業機器人領域，設計中一般采取6個自由度。如下圖機械臂。

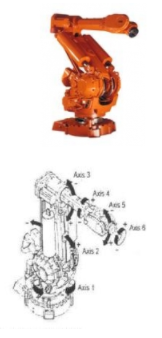

IRB 6400 RF機械臂
在圖中，前三個自由度用來確定位置，后三個來確定姿態，實現機械臂的控制。
手術機器人機械臂
在醫療領域，不同于普通機器人機械臂，手術機器人的機械臂往往需要很高的精度。
下面將側重談及手術機器人機械臂問題，可以讓你快速了解手術機器人的具體構造和核心技術。
手術機器人的機械臂運動過程中，機械臂必須實現平穩順滑，能夠快速響應指令。一般手術機器人結構需要根據手術環境來調整，這樣才能滿足手術的不同要求。
下面是三種不同手術機器人系統，涉及了不同自由度的手術機器人機械臂：
● 1994年，第一代AESOP手術機器人系統問世，其中AESOP機械臂具有6個自由度，需要由醫生的手或者腳來控制，獲得腹腔穩定的圖像。
AESOP持鏡機器人系統
● ZEUS 機器人手術系統中，每個機械臂設計具有6+1個自由度，1個用于位置優化，6個自由度用于調整位姿。

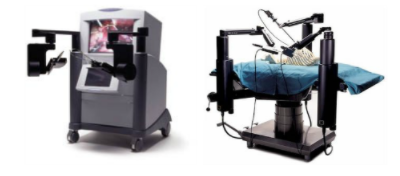

ZEUS 機器人手術系統
● 達芬奇外科手術機器人的系統中的每一個機械臂具有7個自由度。其中，每個微器械具有獨立的4個自由度，機械臂提供3個自由度，這樣器械末端具有7個自由度。整體來說，其具有很高的靈活性。

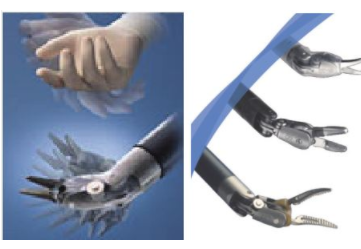

達芬奇 Endo Wrist 仿真機械手
手術機器人機械臂主要分為肩關節、肘關節和腕關節，一般每個關節都有2個電機，分別實現旋轉功能和彎曲功能。

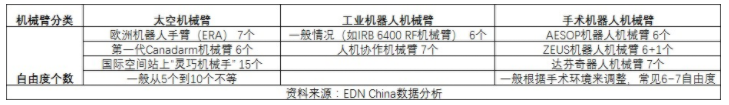

一般來說，隨著機械臂的自由度增加，運動靈活性會增加。但是，自由度卻并非越高越好。一般的專用機械手只有2～4個自由度，而通用機械手則多數為3～6個自由度（不包括手指的抓取動作）。下面是空間機械臂、工業機器人機械臂、手術機器人機械臂自由度分析（可包括手指的抓取動作）：
