● 開發背景
由于污水處理的運行費用是龐大的、長期的，如果通過智能化的控制能將城市污水處理廠的運行費用節省1%，那也是個天文數字。
目前污水處理自動控制中存在的問題：
（1）傳統污水處理自動控制系統要求建立精確的數學模型，并提出必須遵循的一些假設，然而實際污水處理系統由于存在復雜性、非線性、時變性、不確定性和不完全性等，一般無法獲得精確的數學模型和與實際相符的假設，因此采用傳統控制理論建立的污水處理自動控制系統在實際工程應用上存在出水水質波動較大等問題。
（2）污水處理自動控制系統中所采用的一些自動化檢測設備、儀表的功能目前還很不完善，在實際檢測中達不到預期效果、誤差很大，因此依靠這些檢測設備判斷污水處理情況并實施自動控制，很難達到處理水質達標排放和節約能源的目的。
（3）國內的許多污水處理系統多采用ORP（氧化還原電位）、DO（溶解氧）和pH（酸堿度）值作為控制參數來控制出水水質和曝氣量，但這些方法存在一些問題，如控制污水處理廠硝化—反硝化過程所使用的ORP就很難判定，因此絕大多數基于ORP控制的污水處理廠也執行時間控制，作為當控制器無法找到ORP特征點時的應急控制，這樣就導致許多污水處理系統實際上仍然采用的是按時間控制整個處理過程。
（4）污水處理的自動控制需要對大量閥門、泵、鼓風機和吸(刮)泥機、攪拌器等機械設備進行控制，需要自動控制的開關量多，它們常常要根據一定時間或邏輯順序定時開、停，然而目前我國一些企業的相關設備質量存在一些問題，使用壽命較短，而進口設備又很昂貴。
●基本原理
●優點
可有效節約能源、減少DO波動，負荷分配合理，處理效果好，自動化水平高。
●控制原理（以提升泵房為例）
泵站的傳統控制只考慮了液位的變化，沒有考慮液位變化速率。采用計算機技術和先進的液位檢測儀表后，可以非常簡便的得到液位差和液位變化率，引入模糊控制方法，利用液位變化率，實現PD控制結構，能明顯提供泵站對進水量變化的響應能力。

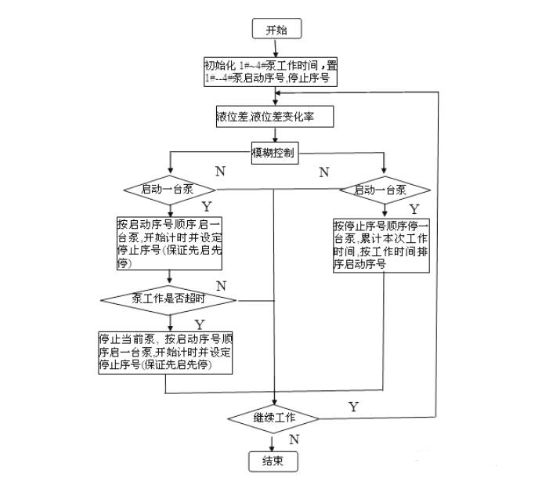

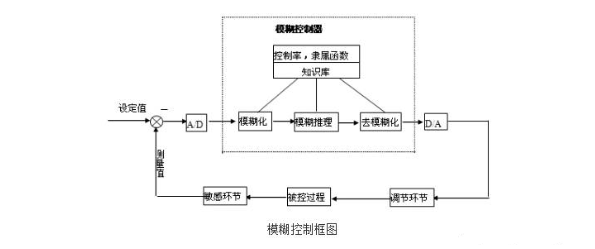

控制程序流程圖
通過模糊控制后，可以保證先啟的泵先停，后啟的泵后停，避免一臺或數臺泵長期工作，其他泵閑置的情況，并且能夠保證每臺泵工作負荷均勻分配。減少泵的啟動頻率，延長設備壽命。當出現某一臺泵故障時，控制程序會跳過該泵而正常運行。
●業務范圍
（1）承接各種污水處理工程（制藥污水、淀粉污水、化工污水、造紙污水、皮革污水、鋼鐵污水）設備的設計生產，電力、化工大生產冷卻循環系統，工業及民用純水、超純水處理工程及控制系統的設計和生產；
（2）各種水處理藥劑（聚合氧化鋁、堿式氯化鋁、殺菌滅藻劑等）的生產和銷售，提供水處理劑的使用及售后服務；
（3）生產各類工業及民用水處理凈化、軟化設備。產品涉及：全自動軟水器，全程綜合水處理器，靜電水處理器，全自動過濾器，旋流除砂器，多功能電子除垢器，離子棒水處理器，家用凈水器，游泳池水處理裝置，生產工業用大型軟化水裝置，純水、超純水裝置，中水回用處理裝置等。

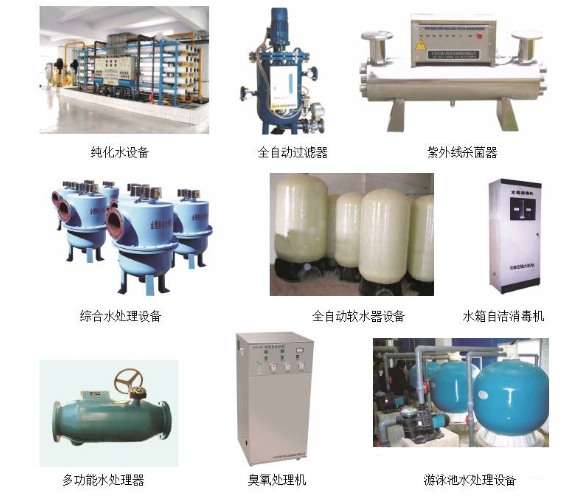

多功能水處理器臭氧處理機游泳池水處理設備
●產品應用
1 污水處理
（1）系統說明：
該控制結構分為三層：
第一層采用工業控制計算機的中央控制層（操作站），主要完成狀態值的操作輸入（如流量、pH 值等）、通訊、系統報警、運行管理以及所有工藝參數和設備運行狀態的顯示；
第二層為現場控制層（PLC），實現數據的采集、智能控制算法的實現、控制命令的下發以及工藝信號的連鎖等功能；
第三層為執行層，即各類傳感器、變送器和執行機構，完成上一層下發的所有控制命令和數據采集。
（2）系統構成：
a 控制裝置主要由現場儀表、現場PLC控制站和上位監控計算機操作站組成，現場控制站和上位機通過光線以太網相連。自動檢測裝置包括電量、流量、pH值、溶解氧、氧化還原電位、污泥濃度及水位等自動檢測儀表，輸出為模擬量信號（4~20mA）。
b 受控對象包括格柵、除砂器、攪拌器、刮吸泥機、風機、脫水機和大部分水泵等，其輸出狀態信號為開關量。
（3）控制過程
現場自動檢測儀表對生產中各個參數自動、連續地進行檢測，同時將信號反饋給現場PLC和控制室計算機，并在中控室模擬屏和計算機顯示器上顯示出來；PLC和計算機比較程序中設定的工藝參數，自動地調節某臺設備的工況，也可手動對某臺設備進行控制，從而滿足生產的需要。
（3）系統特點：
控制系統采用“集中管理、分散控制、資源共享”的集散型系統。采用這種結構可使生產過程中的信息能夠集中管理，以實現整體操作、管理和優化；同時，也使得控制危險分散，提高系統可靠性。中控室監控計算機和現場 PLC 控制分站通過以太網交換機組成全廠工業冗余以太環網。
上位機監控系統可實現全廠數據的采集，短信報警及報警記錄，事故記錄，實時數據顯示和歷史數據管理，工業流程、實時參數、趨勢圖及故障顯示，報表生成、報表打印。
本系統采用了成熟先進的智能控制技術和計算機技術，對污水處理的整個過程進行實時監控，達到降低系統運行成本，保證污水排放質量，實現了少人甚至無人職守。
2 游泳池水處理系統
游泳池循環水處理設備是我公司在參照國內外同類產品的基礎上，結合我國實際情況研制開發的水處理設備，適用于各類游泳池水的循環處理。它包括常規發毛收集器，多介質石英砂過濾器及熱交換器。其特點是配備了絮凝劑自動投加系統，水質pH自動調整，消毒劑自動添加的監控系統，從而確保了游泳池水質澄清度，pH值和最佳余氯濃度（保持無菌）。且占地面積小，運行管理方便，維護量小，大量的省藥劑費用和避免多投加藥劑污染水質，適用于高檔賓館，飯店娛樂池及比賽池，家庭泳池等。
3 居民飲用水全自動供水系統
居民飲用水地下水凈化處理場設備由高低壓進線柜、儀表變頻柜、水泵、凈水器、清水池、加藥裝置、二氧化氯裝置、液位變送儀等組成。這些設備根據需要實現自動控制。PLC通過檢測凈水器內壓力，執行PID控制變頻使設備內壓力恒定。當原水泵開始運行，全凈水器、自動加藥裝置、二氧化氯發生器同時運行。當清水池液位達到一定值時，凈水泵自動啟動。以恒壓供水的方式將處理好的，符合標準的飲用水輸送到每家每戶。當出現過壓、欠壓或三相電流不平衡時，或其他異常時，系統停止工作。
PLC的開關量輸入信號（無源信號）
（1）高低壓進線柜：合閘、故障、工作位置、試驗位置等
（2）自動加藥裝置：液位、運行、故障等
（3）二氧化氯發生器：運行、故障等
（4）凈水器、清水池：液位、壓力、流量。
（5）原水泵、凈水泵：遠控、合閘、運行、過載、過熱、泄漏、變頻故障器故障等
PLC的開關量輸出信號（24DC繼電器輸出）
（1）全自動加藥裝置：計量泵、攪拌電機起、停、進出水閥開、關.
（2）二氧化氯發生器：開、停控制
（3）凈、原水泵：起、?？刂?/span>
PLC的模擬量輸入信號（4~20mA）
（1）閘門：開度（0%~100%）
（2）液位計：凈水池液位
（3）壓力變送器：設備壓力、凈水泵出口壓力
（4）水泵：三相電流、溫度
操作界面
在工藝流程圖中可以顯示出水泵的運行及控制狀態，工藝流程圖可通過設備顏色的變化表示各個設備部件的運行狀態。
在流程圖中點擊工具欄的頁面圖標可分別切換至原水監控、加藥監控、凈水器等頁面。
將總流程圖中的“自動投入”開關置為“開”，彈出自動開泵確認對話框，點擊“確定”，就可以將系統切換至自動狀態，即根據所設置的水位與壓力狀況自動起停、調節控制。
將總流程圖中的“自動投入”開關置為“關”狀態,所有閥門門電機,轉為手動控制,在相關頁面圖標處點擊后，便執行一次動作切換。既原閥門是關狀態顯示為紅色，點擊后閥門打開顏色變?yōu)榫G色。
總流程圖中可察看泵的各項模擬量參數。以1號泵組的監控系統圖為例，如圖所示，圖中水泵的左側以數字標簽的形式顯示了水泵的當前轉速；點擊水泵的歷史曲線頁面,可查看出水泵設備壓力、凈水泵出口壓力、系統流量、水泵電流等歷史曲線.在泵組監控圖或工藝流程圖中點擊閘閥即可打開相應的閘閥開?？刂拼翱?。
