一、什么是旋風銑
旋風銑是通過安裝在高速旋轉刀盤上的硬質合金成型刀具,從工件上銑削出螺紋的螺紋加工方法。因其銑削速度高(速度達到400m/min),加工效率快,和傳統的車削效率高幾倍甚至十幾倍,加工過程中切削飛濺如旋風而得名—旋風銑。旋風銑可以實現干切削、重載切削、難加工材料和超高速切削,消耗動力小。表面粗糙度能達到Ra0.8μm。旋風銑時機床主軸轉速慢,所以機床運動精度高、動態穩定性好,是一種最先進的螺紋加工方法。
二、旋風銑加工的運動形式
旋風銑在加工過程中需要完成五個加工運動:
1、刀盤帶動硬質合金成型刀高速旋轉(主運動);
2、機床主軸帶動工件慢速旋轉(輔助運動);
3、旋風銑根據工件螺距或?qū)С萄毓ぜS向運動,走心機為棒材的進給運動(進給運動);
4、旋風銑徑向運動(切削運動);
5、旋風銑在一定角度范圍內還有螺旋升角調整的自由度(旋轉運動)。
旋風銑的切削形式及旋風銑可加工的零件種類:
1、旋風銑的切削形式分為: ·內切式·外切式 ;
2、旋風銑可以加工接骨螺釘,螺紋,絲杠,蝸桿,螺桿類零件。
旋風銑加工零件類型
三、旋風銑加工螺紋的優勢
與其它一般螺紋的加工方法相比,旋風銑切削螺紋有如下的優點:
1、加工效率高,比傳統加工效率可提高幾倍甚至十幾倍以上 ;
2、由于是成型加工,產品一刀成形,偏心切削不需退刀,精度高;
3、由走心機加裝旋風銑動力刀座構成,機床結構無需任何改動,螺旋升角可調,安裝方便;節省投資專機設備的費用;
4、表面粗糙度可達Ra0.8微米,加工精度提高2級;
5、旋風銑刀座作為一把特殊刀具,在數控系統控制下全自動加工。
四、旋風銑的實現方式
1、旋風銑專機
該方式精度雖高,加工范圍也廣,但需要巨額投資專用設備;并且柔性差,不能完成走心機能加工的后續車銑及鉆孔等一系列的其他加工工序;在走心機旋風銑動力刀座出現后,在加工接骨螺釘小蝸桿、微型小絲杠等領域,該專機方式已經完全淘汰。
2、普通車床+旋風銑刀座
該方式為國內采用的改造方式,投資小但比較低端,只能加工大的絲杠等部件,不能加工接骨螺釘?shù)任⑿土慵揖扔邢蕖?/span>

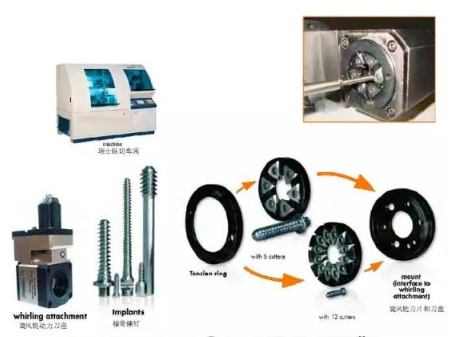

3、瑞士型走心機+旋風銑刀座
該方式只需在走心機上加裝旋風銑刀座,精度高,數控化自動加工,加工范圍較廣且不需要購買專用機床,投資少,效益高;并且可以完成車銑鉆等后續一系列其他加工工序,可以實現無人值守高效加工;是接骨螺釘和小蝸桿等零件最先進的加工解決方案。

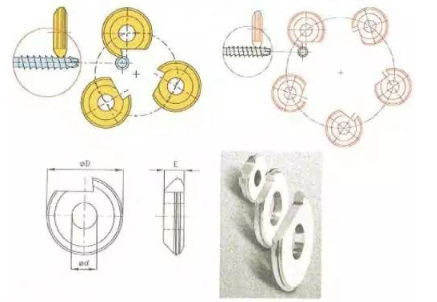

接骨螺釘旋風銑圓形刀片
接骨螺釘旋風銑三角形刀片
