超聲波頻率、聲波功率密度、清洗液性質(zhì)和溫度以及零件在聲場的位置等基本因素對超聲波清洗的作用有很大的影響。
超聲波頻率決定空化泡破裂產(chǎn)生沖擊波的強(qiáng)度。超聲波清洗的頻率一般在20~100kHz之間。對于表面粗糙度要求較高，只有小直徑孔或狹縫的零件，宜用波長較短、能量集中的高頻超聲波清洗（一般40kHz）較好。但高頻超聲振動在清洗液中衰減較大，作用距離較短，空化強(qiáng)度也較弱，清洗效率較低，而且由于高頻的方向性而產(chǎn)生的“陰影”區(qū)，使零件某些部位清洗不到。在使用無頻率跟蹤的超聲波清洗裝置時(shí)，需要經(jīng)常調(diào)節(jié)發(fā)生器的頻率旋鈕，使其輸出信號的頻率與換能器的固有振動頻率保持一致。此時(shí)空化最強(qiáng)，在透明的清洗液中可以看到白色聚流，用手試探時(shí)有針刺感。在使用水或水洗劑時(shí)由于空化作用引起的物理清洗力對低頻有利，一般用15~30kHz的超聲波。對于鐘表零件清洗時(shí)用40kHz的頻率較好。當(dāng)然在進(jìn)行半導(dǎo)體制造工藝的硅片清洗時(shí)，則可以選用兆赫級超聲清洗設(shè)備。
聲波功率密度對超聲波清洗效率影響很大。使用超聲清洗的主要參數(shù)就是功率，或更確切地說，是清洗池內(nèi)被清洗件表面處的功率密度的大小，它直接影響到超聲聲強(qiáng)的大小。聲強(qiáng)大小又是直接影響空化效果的因素。
超聲清洗效果不一定完全與功率 X 清洗時(shí)間成正比?？梢韵胂螅袝r(shí)用小功率的清洗機(jī)，花費(fèi)很長時(shí)間也不會有特別明顯的效果。如果功率達(dá)到一定值，則可以很快將污垢去除。功率過大，空化強(qiáng)度將大大增加，清洗效果提高了，但會使較精密的零件產(chǎn)生蝕點(diǎn)，得不償失，而且清洗缸底部振動處空化嚴(yán)重，很容易受到水點(diǎn)腐蝕，減少超聲清洗機(jī)的壽命。太高的聲強(qiáng)會造成空化泡過多，形成聲波屏障，使聲波不容易傳播到整個(gè)液體空間。在遠(yuǎn)離聲源的地方，聲波強(qiáng)度會減弱很快，不能形成有效的清洗。趕聲波的功率密度越高，空穴作用越強(qiáng)，其清洗效果越好，對表面污垢嚴(yán)重、形狀復(fù)雜、有深孔盲孔的零件，應(yīng)選用較大的功率密度。但是，功率密度太大，長時(shí)間的強(qiáng)洗會由于空穴作用發(fā)生腐蝕。頻率20~50kHz，超聲能量密度2-3W/cm2最好；而使用溶劑時(shí)，能量密度1~2W/cm2。一般情況下，超聲波的功率密度設(shè)在0.5~1W/cm2。

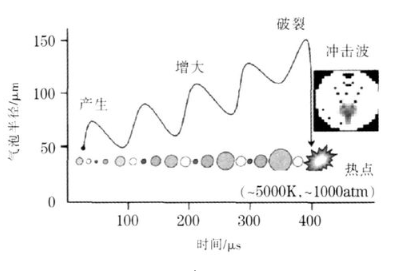

空化效應(yīng)示意圖
清洗溫度的升高對空化作用有利，對于超聲波來說，其空穴作用在30~40℃時(shí)最強(qiáng)。但溫度升高，會使空化泡沖擊力下降，清洗液中產(chǎn)生的氣泡會折斷聲波，使超聲波減弱。因此，必須保持一定的溫度范圍(清洗液一般在45℃左右，三氯乙烯為75℃，水為60℃左右)。對于易蒸發(fā)和易燃的清洗液，溫度不宜太高。如對于油脂類的臟污，使用水基清洗劑時(shí)在較高的溫度下清洗效果好，一般場合液溫設(shè)在50~60℃。各種不同的清洗液，空化強(qiáng)度隨溫度有一個(gè)最人值，在表3-39中表明了相同超聲強(qiáng)度和超聲頻率下，相同時(shí)間內(nèi)鋁在不同液體中溫度與腐蝕量的關(guān)系。
零件表面接近并面向發(fā)生器時(shí)，清洗質(zhì)量最好。一般都把零件放在金屬網(wǎng)內(nèi)，故應(yīng)采用帶有聚焦系統(tǒng)的發(fā)生器。被清洗零件不能直接壓在超聲振動的輻射面上。應(yīng)將重點(diǎn)清洗部位對準(zhǔn)超聲源，被洗下的污物應(yīng)能順利地排出零件，以便于清洗液在清洗槽內(nèi)對流。一般來說，清洗液液面至少應(yīng)該高于振動表面100mm以上。例如在300W，24kHz的超聲清洗機(jī)內(nèi)的清洗液液面約高12mm；在600W，24kHz的超聲清洗機(jī)內(nèi)的清洗液液面約高150mm。由于單頻清洗機(jī)受駐波場的影響，波節(jié)處振幅很小，波峰處振幅大造成清洗不均勻。因此一般最佳清洗物放置應(yīng)該在波峰處?；蛘吒郊悠渌侄问刮锲飞舷乱苿?，均勻清洗。當(dāng)選用了多頻和調(diào)頻清洗后，效果也要好一些。
表3-39 鋁在不同液體中的空化腐蝕量/mg
| 介質(zhì) | 溫度 | ||||||||
| -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 60℃ | 80℃ | 90℃ | |
| 水 | 0.8 | 2.0 | 3.7 | 5.3 | 5.8 | 2.6 | 0.5 | ||
| 煤油 | 0.9 | 1.8 | 2.9 | 3.7 | 3.7 | 3.2 | 2.0 | 1.1 | |
| 苯 | 0.2 | 1.0 | 1.3 | 0.9 | 0.6 | 0.4 | |||
| 酒精 | 0.1 | 0.4 | 0.9 | 0.9 | 0.8 | 0.6 | 0.4 | ||
| 丙酮 | 0.4 | 1.0 | 0.8 | 0.4 | 0.3 | 0.2 | |||
清洗大量污垢的零件一般采用浸泡、噴射的方法進(jìn)行預(yù)洗。在清洗了大部分污垢之后，再用超聲清洗余下的污垢，則效果更好。清洗小物品及形狀復(fù)雜的物品時(shí)，如果采用清洗網(wǎng)或者使清洗物旋轉(zhuǎn)，一邊振動一邊用超聲輻射，就能取得均勻清洗的良好效果。
總之，超聲波清洗機(jī)的功率大小，清洗缸內(nèi)的功率密度的設(shè)計(jì)，換能器頻率及功率的選擇及換能器在清洗缸中擺放的位置（底部、側(cè)面、上部等)，清洗液的選擇及清洗溫度等因素影響著清洗的效果，使用者應(yīng)更多地聽取權(quán)威生產(chǎn)廠家的指導(dǎo)，以取得最佳的使用效果。
