【兆恒機械】機器視覺應用中工業鏡頭如何選型?

  • 點擊量:
  • |
  • 添加日期:2021年06月23日

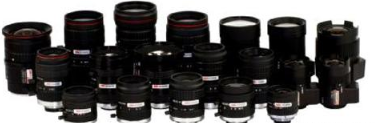

鏡頭的基本光學性能由焦距、相對孔徑(光圈系數)和視場角(視野)這三個系數表征。因此,在選擇鏡頭時,首先需要確定這三個參數,最主要的是確定焦距,然后再考慮分辨率、景深、畸變、接口等其他因素。首先需要考慮下面因素:

是否使用遠心鏡頭:

遠心鏡頭最主要的功能就是克服透視相差的影響,使得檢測目標在一定范圍內運動時得到的尺寸數據幾乎不變。


景深要求:

有些特殊要求的視覺系統需要景深比較大的鏡頭。如,有些項目中要求將工業相機成一定角度且要求整個物體成像清晰;被測目標不在同一個平面上,這就需要考慮鏡頭的景深。

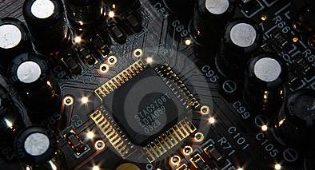

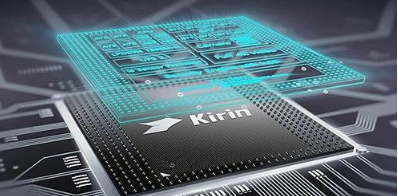

鏡頭芯片尺寸:

每種機器視覺鏡頭都只能兼容芯片不超過一定尺寸的相機。因此為了保證整幅圖像的質量,機器視覺鏡頭的最大適配芯片尺寸必須大于與之配套的芯片尺寸,否則會引起嚴重的畸變和相差。


鏡頭的接口:

機器視覺鏡頭接口和相機接口都分為C、CS、F和其他更大尺寸的接口類型。相機和鏡頭是互補的,即C接口的相機只能用C接口的鏡頭。

鏡頭的焦距:

鏡頭的焦距主要對視場、工作距離有較大影響。在確定工業鏡頭焦距之前必須先確定視場、工作距離、相機芯片尺寸等因素。


鏡頭的畸變:

畸變是視野中局部放大倍數不一致造成的圖像扭曲。由于受制作工藝的影響,鏡頭畸變是不可避免的,鏡頭越好畸變越小。一般在精密測量系統等精度要求高的情況下,必須考慮視覺鏡頭的畸變。


最后選擇鏡頭前,有以下幾點需要先確認:

1、對安裝空間有限制要求的:鏡頭的大小、長度及其他參數。

2、工業鏡頭的工作環境:是否需要防水、防塵設施。

3、拍照系統是否運動:速度過快的話,因為慣性,拍照系統有可能會偏移。

4、對光譜響應有特殊要求的:例如紫外環境,普通的玻璃鏡頭會吸收幾乎所有紫外光。

5、是否需要在鏡頭上加光源:根據項目環境,對于需要增加亮度的,則要添加光源。

6、價格要求:根據項目的實際情況選擇合適的鏡頭。


在鏡頭制造技術上,國外仍是領先者,在技術層面仍有著較大的差距,主要體現在新品開發和研發周期上。但是隨著計算機技術的發展,對鏡頭也將提出更高的要求。市場競爭逼使企業創新意識增強,這對國產廠商來說,是一個巨大的挑戰,也是一個巨大的發展機遇。只有重視技術革新和產品創新,才能使產品的品質和穩定性有突破性的提高。
