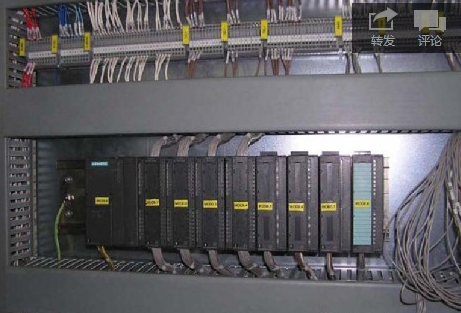

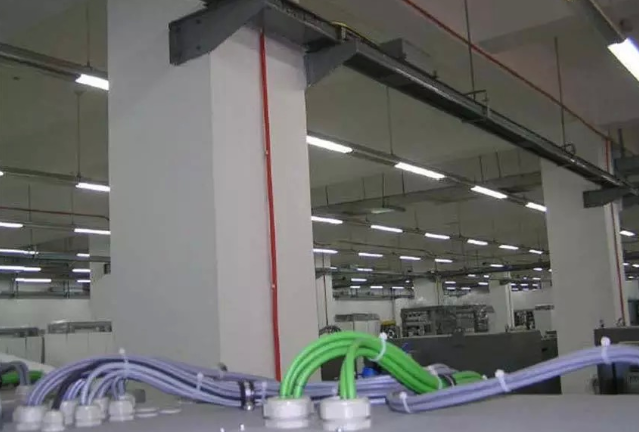

2.1基本要求：按圖施工、連線正確。
2.2二次線的連接（包括螺栓連接、插接、焊接等）均應牢固可靠，線束應橫平一致。
2.3二次線截面積要求：
n單股導線不不小于 1.5 mm2
n多股導線不不小于 1.0 mm2
n弱電回路不不小于 0.5 mm2
n電流回路不不小于 2.5 mm2
n保護接地線線不小于 2 .5mm2
2.4所有連接導線中間不應有接頭。
2.5每個電器元件的接點最多允許接2 根線。
2.6每個端子的接線點一般不宜接二根導線，特殊情況時如果必須接兩根導線，則連連接必須可靠。
2.7二次線應遠離飛弧元件，并不得防礙電器的操作。
2.8電流表與分流器的連線之間不得經過端子，其線長不得超過 3 米。
2.9電流表與電流互感器之間的連線必須經過試驗端子。
2.10二次線不得從母線相間穿過。

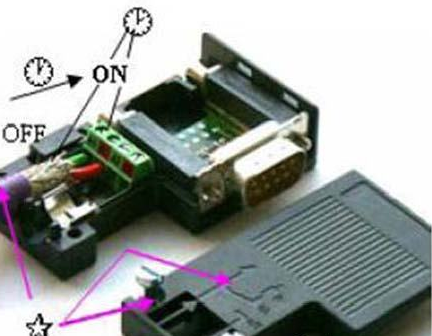

2.11帶電阻的 ProfiBus 插頭的連接（適用于一根電纜的連接）。
n僅一根電纜連接時，則導線與第一個接口連接
n推動開關置“ON”位置
n編織的屏蔽帶準確的放置：在金屬導向裝置上

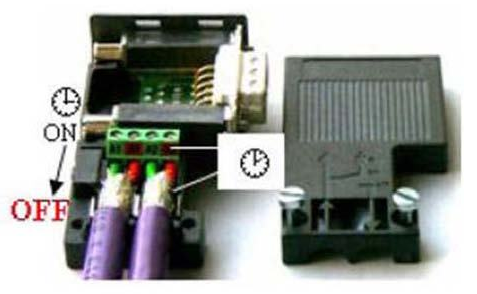

2.12帶電阻的 ProfiBus 插頭的連接（適用于二根電纜的連接）
n連接的兩根導線是在插頭之內的串聯
n推動開關置“OFF”位置
n編織的屏蔽帶準確的放置：在金屬導向裝置上

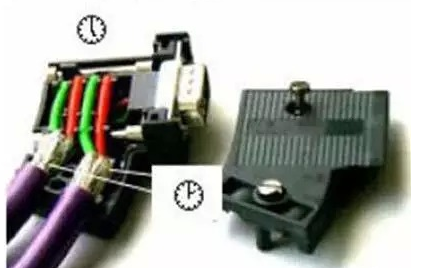

2.13不帶電阻的 ProfiBus 插頭的連接
n編織的屏蔽帶準確的平放在金屬導向裝置上。
n導向裝置中的兩根紅綠線放置在刀口式端子上。
綠導線：連接點A
紅導線：連接接點B
2.14回拉式彈簧端子的聯接
n導線的剝線長度：10 mm
n導線插入端子口中，直到感覺到導線已插到底部。

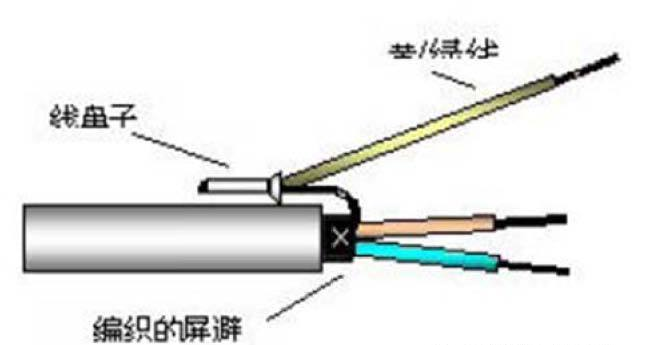

2.15 抽屜中 Profibus 屏蔽電纜的連接
n擰緊屏蔽線至約15 mm 長為上；
n用線鼻子把導線與屏蔽壓在一起；
n壓過的線回折在絕緣導線外層上

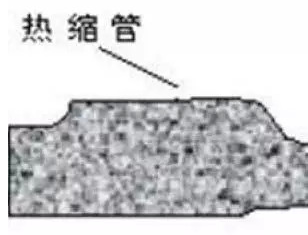

用熱縮管固固定導線連連接的部分
